概述

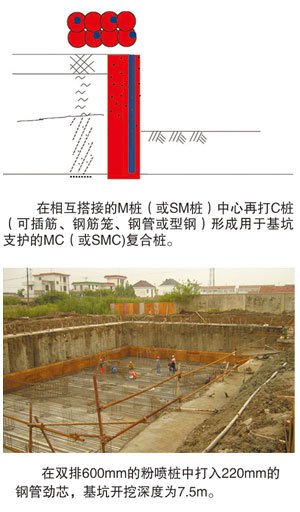

先采用水泥土搅拌桩施工成有一定厚度的止水帷幕(如土质松软可先打S桩再搅拌形成强度较高的SM复合桩，在固化剂或S桩中加入石灰、石膏、电石渣等) 再在其内外两侧的M桩中心打入C桩，使之形成两侧为双排MC桩，中间为强度较高的水泥土体，再在桩头部位现浇钢筋砼冠梁和连梁。如C桩为预制桩或现浇砼桩，应将桩头与冠梁紧密连接。如C桩为现浇钢管砼桩，钢管用一般脚手架钢管通过钢扣横向、纵向、斜向立体连接，形成复合桩复合支护结构，并可在受力不利部位适当再加拉锚。

作用机理

双排C桩打入止水帷幕的两侧水泥土桩中心如同嵌入水泥土墙的门式框架，通过强度较高的冠梁和连梁调工作，被挤扩的水泥土桩体之间的粘结强度和抗压强度较高[可以现浇的C桩中加入筋材或在SM桩或M桩(未硬凝前)加入筋材]。且有一定厚度(格栅布置时更为显著) 这种复合支护结构能充分发挥各种材料及构件的潜能，协调变形、协同承载应力分布更加合理: 使水泥土墙体发挥出空间效应，前排MC桩受压，后排MC桩受拉(可适当增加抗拉配筋)，钢材(或其他筋材如毛竹等)与砼、砼与水泥土、水泥土与桩间土之间粘结强度和应力传递要优于钢材和水泥土之间的握裹与传递，这样形成强度、刚度、密度、整体稳定性均较高，且将止水帷幕和支护结构合为一体的双排劲芯复合桩与水泥土墙体复合支护体系。有资料表明单一管桩粉喷复合桩水平承载力比单一管桩高90%，如果一排粉喷复合桩相互搭接，则水平承载力可再提高30%以上。如用双排或多排水泥土桩相互搭接，并在水泥土墙体两侧再设置有较高抗水平力的预应力劲芯复合桩，则该复合桩支护结构的抗剪、抗弯、抗水平力会大大高于单一水泥土桩加单一钢筋砼桩的联合结构和SMW工法的效果，如用于深大基坑的开挖，可采用加强型支护用管桩或实心方桩，并可与外拉锚或内支撑相结合。
